Enfriador de gas para unidad de compresión de gas natural

Un enfriador de gas con compresor de gas natural es un intercambiador de calor de alta-presión instalado en compresores de gas natural alternativos/centrífugos. Se divide en intercooler (enfriador entre-etapas) y posenfriador (enfriador-etapa final).
El gas natural comprimido caliente fluye dentro de los tubos, transfiriendo calor al medio de enfriamiento (aire ambiente/agua de enfriamiento circulante). Reduce la temperatura del gas, reduce la potencia de compresión, separa el agua condensada y el aceite lubricante del compresor, previene la formación de hidratos y protege las tuberías y equipos aguas abajo.

① Intercooler (enfriador de gas entre-etapas)
Instalado entre etapas de compresión para compresores multi-etapas
Gas frío-a alta temperatura descargado de la etapa anterior antes de entrar en la siguiente compresión
Reduzca la densidad del gas y reduzca significativamente el consumo de energía de compresión.
Caída de temperatura típica: 140~180 grados → 40~55 grados
② Postenfriador (enfriador de gas final)
Instalado después de la última etapa de compresión.
Enfríe el gas natural a alta-presión antes de ingresar a las tuberías, al almacenamiento o al sistema de llenado de GNC.
Condensar vapor de agua y arrastrar-aceite lubricante; separar mediante un separador posterior
Controle la temperatura de salida del gas para cumplir con los requisitos de transporte por tubería.

Dos formas estructurales principales

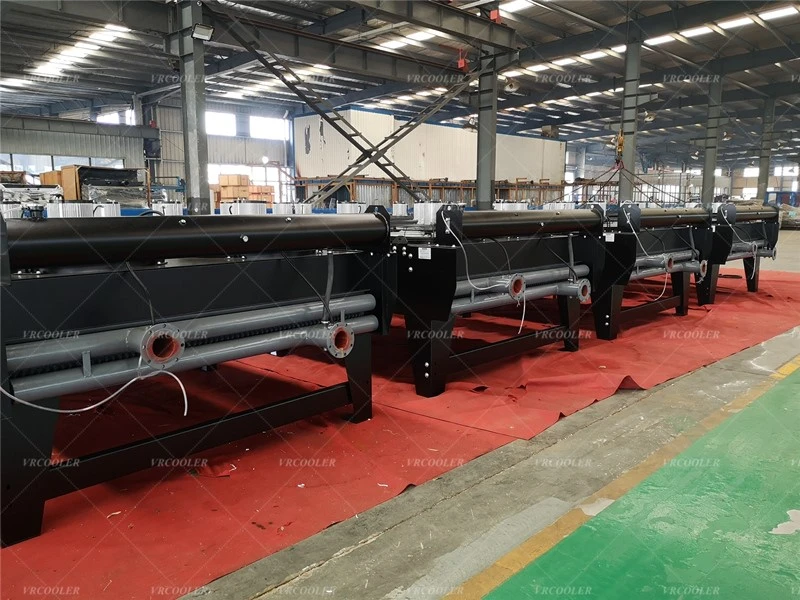

A) Enfriador de gas-enfriado por aire (enfriador de aire seco/ventilador-de aletas ACHE)
Más popular para estaciones de compresores remotas, estaciones de GNC y sitios de pozos.
Lado del tubo: gas natural a alta-presión
Lado de aire: Aire ambiente impulsado por ventiladores axiales
Estructura: haz de tubos con aletas tipo horizontal/V-; marco galvanizado en caliente-
Ventiladores: Control VFD según temperatura de salida del gas.
Material del tubo estándar: acero al carbono; Acero dúplex 316L / 2205 para gas crudo corrosivo (H₂S, cloruro)
B) Enfriador de gas enfriado por agua-de carcasa y tubos
Utilizado para estaciones fijas con suministro estable de agua de refrigeración.
El gas fluye dentro de los tubos; El agua de refrigeración corre por el lado de la carcasa.
Mayor eficiencia de transferencia de calor, logra una temperatura de salida de gas más baja
El diseño de cabezal flotante/tubo en U-absorbe la expansión térmica; Cumple con los estándares de recipientes a presión ASME/TEMA.

Sitios de aplicación
Estaciones de servicio de GNC y estaciones madre/hija de GNC
Estaciones compresoras de gasoductos
Unidades de compresión de boca de pozo de petróleo y gas
Compresores de refuerzo de biogás/gas de vertedero
Sistemas industriales de refuerzo de gas natural.
Patines de compresión de gas combustible de centrales eléctricas
