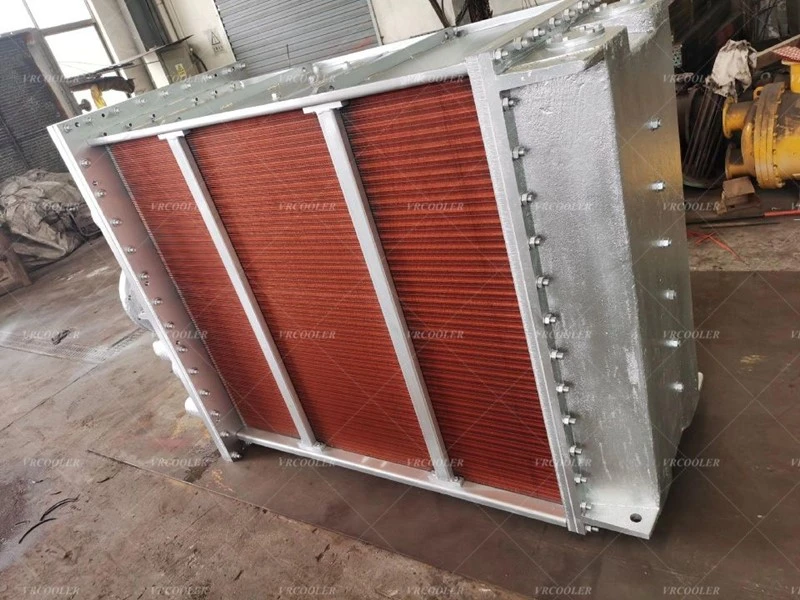

¿Cómo elegir el tamaño correcto del enfriador de aire de carga marino?

El tamaño determina la temperatura de salida del aire de carga, la caída de presión, la potencia del motor y el rendimiento de NOₓ. Un tamaño incorrecto provoca sobrecalentamiento, pérdida de energía, alta contrapresión o riesgo de condensación.



1. Recopile datos centrales del motor (los más críticos)

Obtenga estos parámetros de la hoja de datos del motor/dibujo OEM original:

- Tipo de motor: motor principal de 2 tiempos/motor generador principal/auxiliar de velocidad media de 4 tiempos

- Potencia nominal del motor y velocidad nominal (kW/HP, RPM)

- Modelo de turbocompresor, caudal másico de aire de carga(kg/s)

- Temperatura de entrada del aire de carga (después del turbocompresor): normalmente 160 ~ 225 grados

- Temperatura de salida del aire de carga requerida: normalmente entre 35 y 50 grados

- Caída de presión permitida en el lado del aire:

- Motor principal grande de 2 tiempos: menor o igual a 3‑5 mbar

Motor de velocidad media de - 4 tiempos: menor o igual a 5‑8 mbar

- Condiciones del medio de refrigeración:

>La mayoría de los usos marinos de CACCircuito cerrado de agua dulce LT: temperatura de entrada del agua de refrigeración, caudal de agua, presión de trabajo.

>Para estuche de reemplazo: el número de pieza CAC original, las dimensiones del núcleo, la densidad de las aletas, el número de tubos y el tamaño de la brida son la referencia más rápida.Nunca copie únicamente el tamaño exterior de la carcasa; El área central de transferencia de calor es decisiva..



2. Calcular el servicio de rechazo de calor.

Carga térmica Q (kW)=flujo másico de aire × calor específico del aire × (T_air_in − T_air_out)

Este valor Q es la base para el tamaño del núcleo del intercambiador de calor.

- Mayor carga de calor → mayor área de transferencia de calor (más tubos/tubos más largos/mayor área de aletas).

- Mantenga una densidad de aletas razonable: aletas demasiado densas=caída de presión alta en el lado del aire y fácil contaminación en ambientes marinos con aire sucio.



3. Reglas de dimensionamiento del lado de aire (evitar una caída excesiva de presión)

1. Velocidad del aire a través del haz de tubos de aletas: mantener4‑7 m/spara enfriador de aire de carga marino.

- Demasiado alto: gran caída de presión, aumento de la contrapresión del turbo, caídas de potencia del motor, erosión de las aletas.

- Demasiado bajo: se necesita una unidad de gran tamaño, alto costo, riesgo de condensación de agua dentro del CAC.

2. Paso de las aletas: en servicio marítimo, normalmente entre 2,0 y 3,2 mm. Evite las aletas ultradensas (<1.8 mm), they clog quickly with oil mist and soot.

3. Área de flujo de aire de la sección transversal: calculada a partir del flujo másico de aire y la velocidad objetivo. Esto establece la altura del núcleo × el ancho.

4. Longitud del tubo central: determinada por el área de transferencia de calor requerida y los límites de velocidad del lado del agua.



4. Reglas de dimensionamiento del lado del agua

- Velocidad del agua dentro de los tubos:1.2‑2.2 m/spara tubos Cu‑Ni 90/10

- Demasiado bajo: incrustaciones y acumulación de sedimentos.

- Demasiado alto: erosión del tubo, acorta la vida útil.

- Verifique la caída de presión del lado del agua para que coincida con la capacidad de la bomba del circuito de enfriamiento de LT del barco.

5. Impactos materiales en el dimensionamiento

El mismo servicio térmico con diferentes materiales necesita diferentes tamaños de núcleo:

- Cu‑Ni 90/10: alto coeficiente de transferencia de calor → núcleo compacto, opción marina estándar

- Titanio: menor conductividad térmica → necesidadÁrea de transferencia de calor entre un 10 y un 15 % mayorfrente a Cu-Ni 90/10

- Acero inoxidable: también requiere una mayor superficie en comparación con el cobre-níquel.



6. Factores especiales de reducción de potencia marina (importantes para las condiciones de operación del barco)

Agregue un margen de reducción para las condiciones marinas del mundo real:

1. Factor de incrustación: factor de incrustación CAC marino 0,00017‑0,00035 m²·K/W, cuenta para hollín, neblina de aceite y depósitos.No utilice el cálculo ideal de laboratorio limpio.

2. Condición de agua de mar cálida: en zonas tropicales, la temperatura de entrada del agua dulce de refrigeración puede llegar hasta 38-40 grados, reserve un margen adicional.

3. Funcionamiento a carga parcial: el motor funciona por debajo de su potencia nominal la mayor parte de la vida útil del barco; Evite la condensación excesiva con carga baja.

Margen de seguridad recomendado:10 ~15 % de área de transferencia de calor adicional sobre el cálculo teórico.



7. Diferencia entre la selección de reemplazo y la de nueva construcción

Reemplazo (directo 1:1)

1. Prioridad: igualar el área de transferencia de calor del núcleo original, el área de flujo del lado de aire, la disposición del tubo y el paso de las aletas.

2. Las dimensiones de la carcasa y las posiciones de las bridas deben ajustarse a las tuberías de barco existentes.

3. Si cambia el material del tubo (Cu‑Ni → Ti), aumente el área del núcleo dentro del espacio disponible de la carcasa o modifique la carcasa.

4. La prueba de presión y la prueba de rendimiento térmico deben cumplir con las especificaciones del OEM.

CAC personalizado de nueva construcción

1. Comience a partir de los datos de flujo y funcionamiento térmico del motor y realice una simulación térmica.

2. Equilibre la eficiencia de la transferencia de calor, la caída de presión, la huella, el peso y los requisitos de clase.



8. Errores comunes a evitar

❌ Copie únicamente las dimensiones de la carcasa exterior mientras cambia los parámetros del tubo/aleta → mal rendimiento térmico

❌ Ignore el margen de contaminación, funciona bien en el banco de pruebas pero se sobrecalienta después de meses a bordo

❌ Aletas demasiado densas para el aire de carga marino sucio → obstrucción rápida

❌ Cambiar a titanio sin aumentar el tamaño del núcleo → alta temperatura de salida del aire de carga

❌ Pasar por alto la caída de presión permitida en el lado del aire, causa problemas operativos en el turbocompresor



Lista de información que debe proporcionar al fabricante del intercambiador de calor para determinar el tamaño correcto

1. Modelo de motor, potencia nominal, RPM

2. Flujo másico de aire de carga, requisito de temperatura de entrada y salida de aire

3. Medio de enfriamiento: tipo medio, temperatura de entrada, flujo de agua disponible

4. Número de pieza CAC original/dibujo del núcleo (si se reemplaza)

5. Selección del material del tubo (Cu‑Ni90/10, Ti, SS316)
